监控易直播回放2407期：IT监控平台可视化运维

主播：监控易技术经理  刘美玲

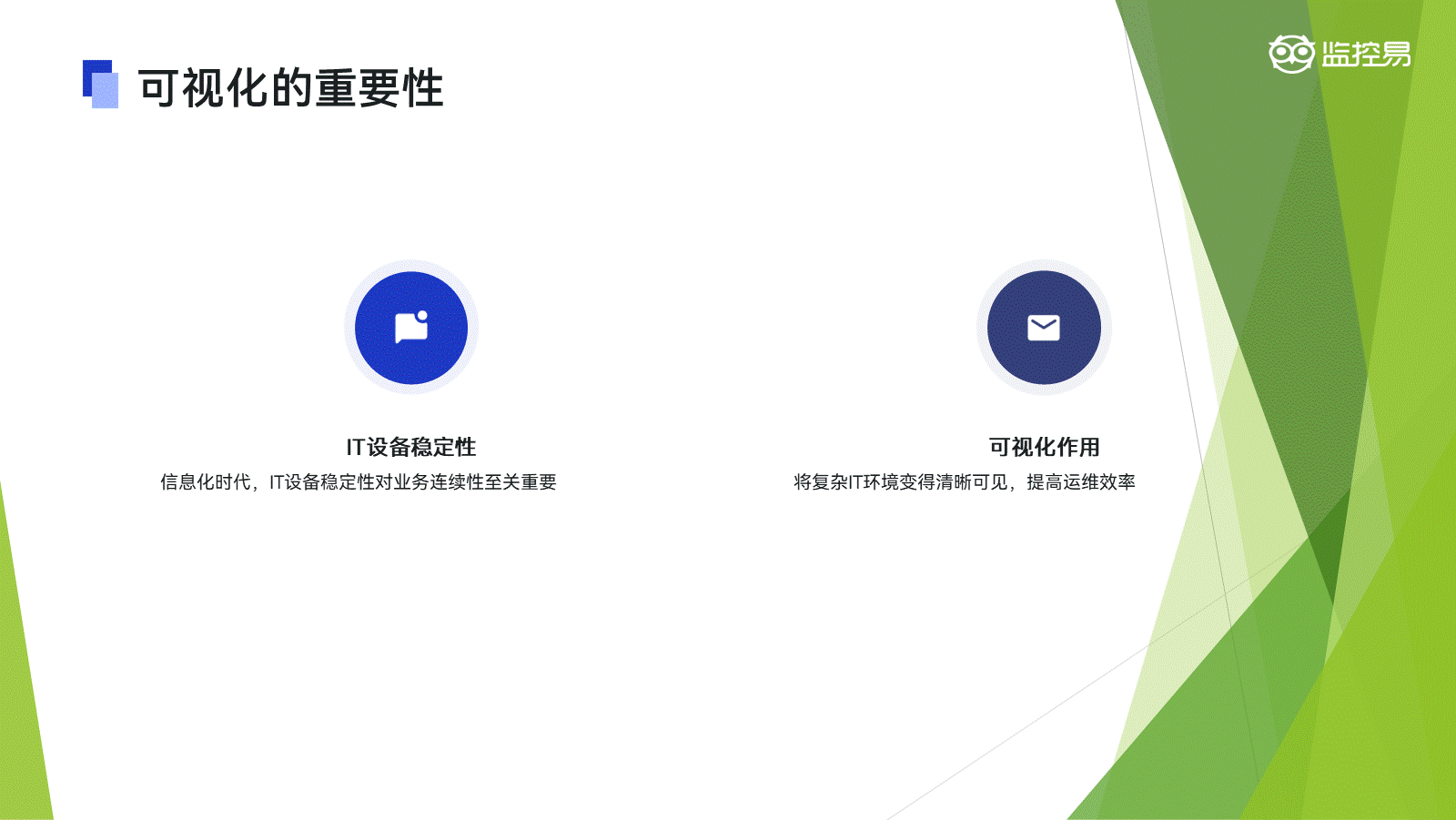

    大家好，现在是7月18号下午2点，欢迎大家来到本次的直播分享。今天，我们将深入探讨IT监控平台的可视化实现。在这个信息化时代，IT设备的稳定性对于业务的连续性起着至关重要的作用。而IT监控平台的可视化，正是将复杂的IT环境变得清晰可见，助力IT运维团队高效、迅速地解决和响应相关问题。

    在接下来的时间里，我将从平台的整体概览、仪表盘效果、拓扑图展示、3D机房效果这几个方面，为大家详细介绍IT监控平台可视化的展示效果和对应价值。

    监控易可视化总体概览

    一、IT监控可视化的实现

    IT监控平台通过多种方式监控来自各个IT资源的数据，包括服务器、系统应用数据库、网络设备、安全类型设备、虚拟化设备以及物联网设备等。这些海量数据以数据的形式存在于IT监控平台中，并转化为有意义的图形界面，即我们当前的可视化展示效果。

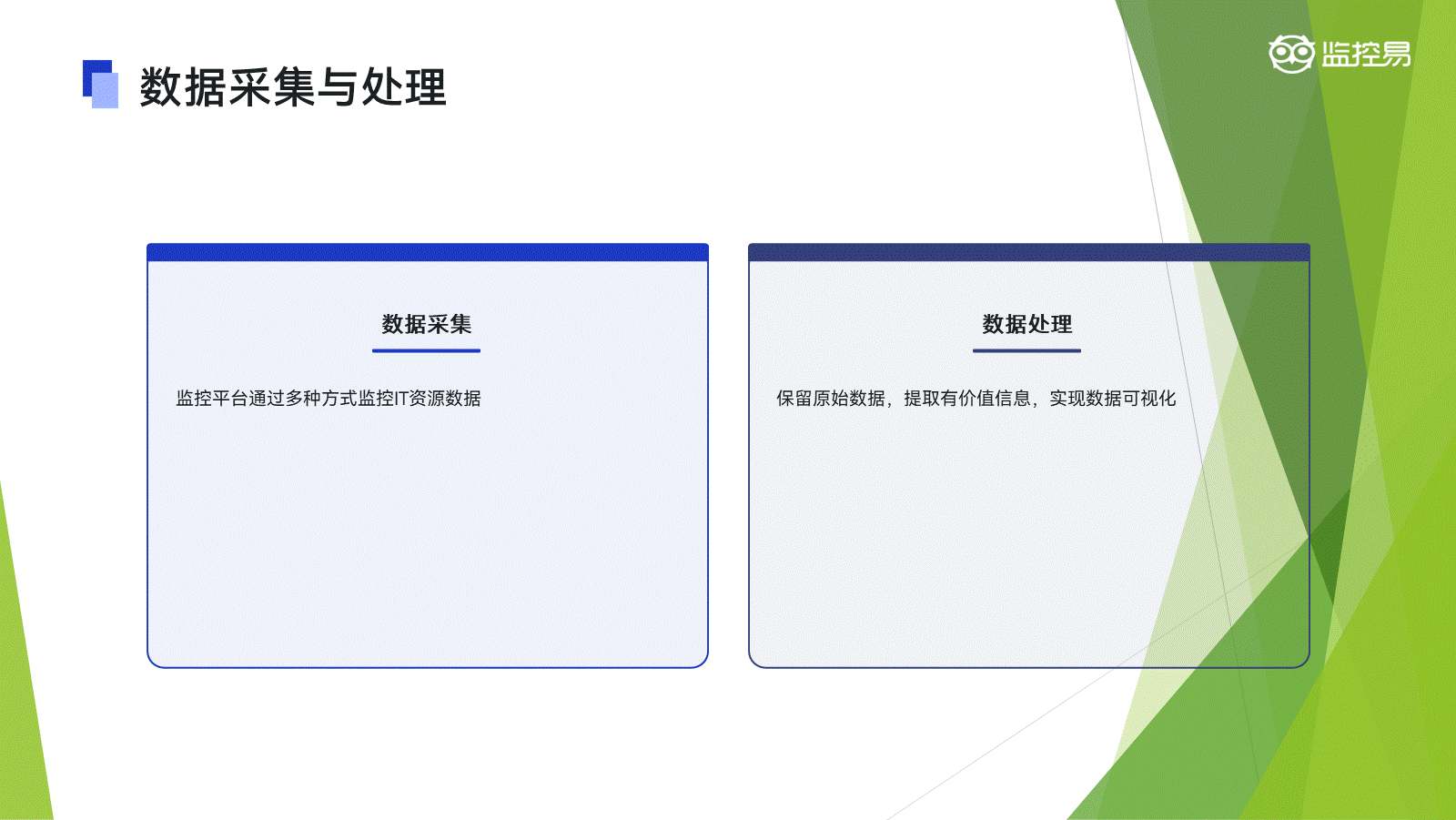

    数据的采集是这一过程中的关键。我们利用相关的监控体系和技术，如SMP、API等，获取不同设备类型的关键指标数据，并进行状态和指标的留存。

    二、数据处理与可视化

    在数据处理方面，我们保留原始数据，每个轮询周期时间都会进行对应的数据原始数据的留存。通过这些留存的原始数据，我们可以提取处理更有价值的数据信息，帮助进行计算、归类，并方便我们发现数据的准确性和及时性。

    数据的可视化是我们后期处理的重要方式。我们通过功能菜单可以看到主要的三个方面：视图、拓扑图和3D机房。视图通过不同的仪表方式展现整体情况；拓扑图通过网络拓扑关系直观展示连接情况；3D机房则体现当前的计划运行情况。这种视图不仅让运维人员能快速了解系统状态，还可以提供决策方面的支持。

    三、可视化展示的具体效果

    接下来，我为大家详细介绍可视化展示的具体效果。首先是仪表盘，它是我们IT监控平台里最直观、最常见的可视化工具之一。通过各种图表指标，如折线图、饼状图、条形图等，展示系统关键的一些指标信息。

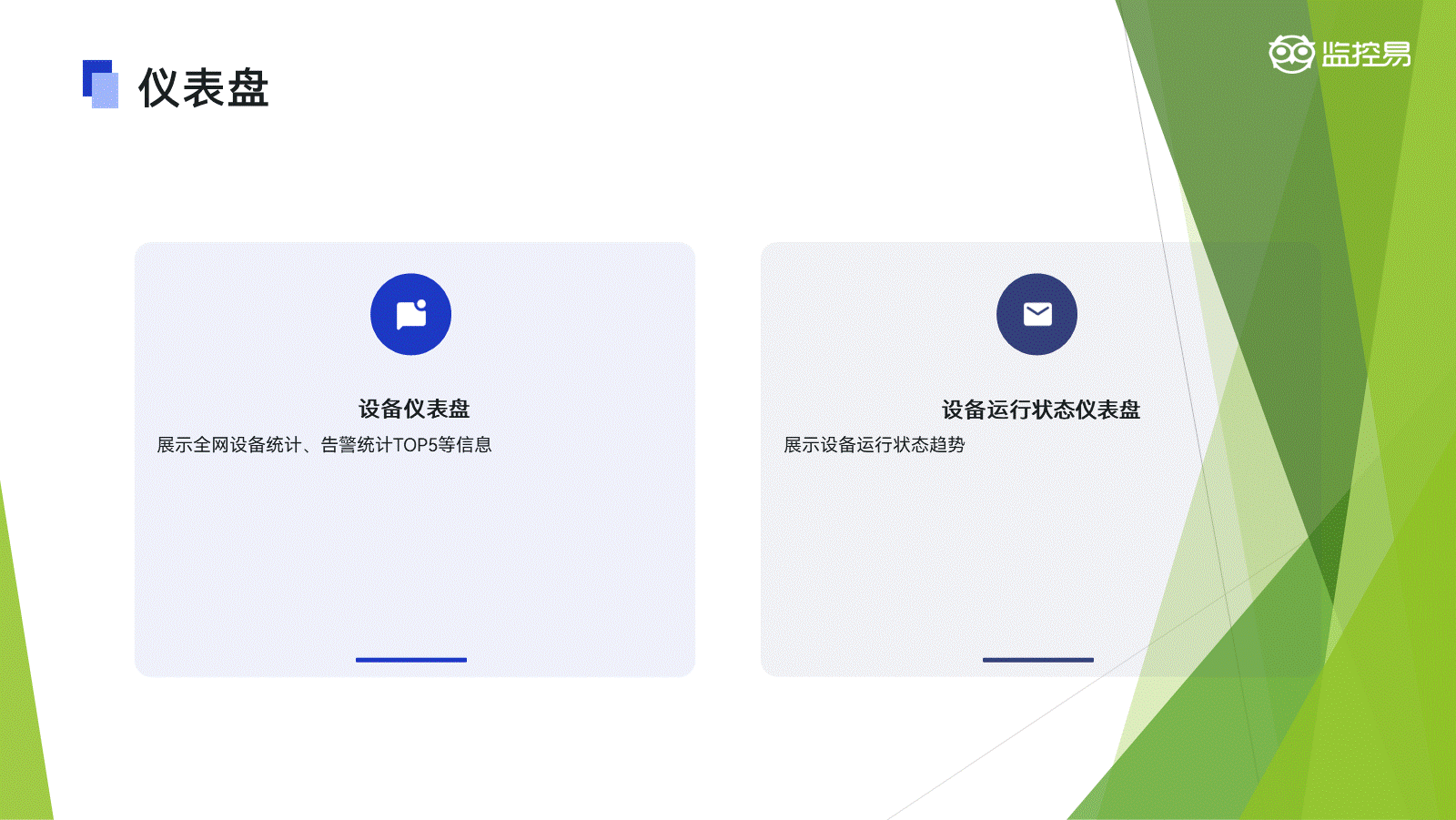

    我们的仪表盘有多个不同维度的展示效果。其中，设备仪表盘是固定的展示效果，通过整体查看设备信息来展示当前平台内的设备运行情况。设备仪表盘里主要展示了全网设备统计、告警统计TOP5、未处理告警以及不同类型的设备数量情况等信息。

    另一个重要的展示效果是设备运行状态仪表盘，它以设备运行状态为数据来源信息进行整体展现。同时，我们还可以配置重点的设备运行状态趋势进行实时展示。

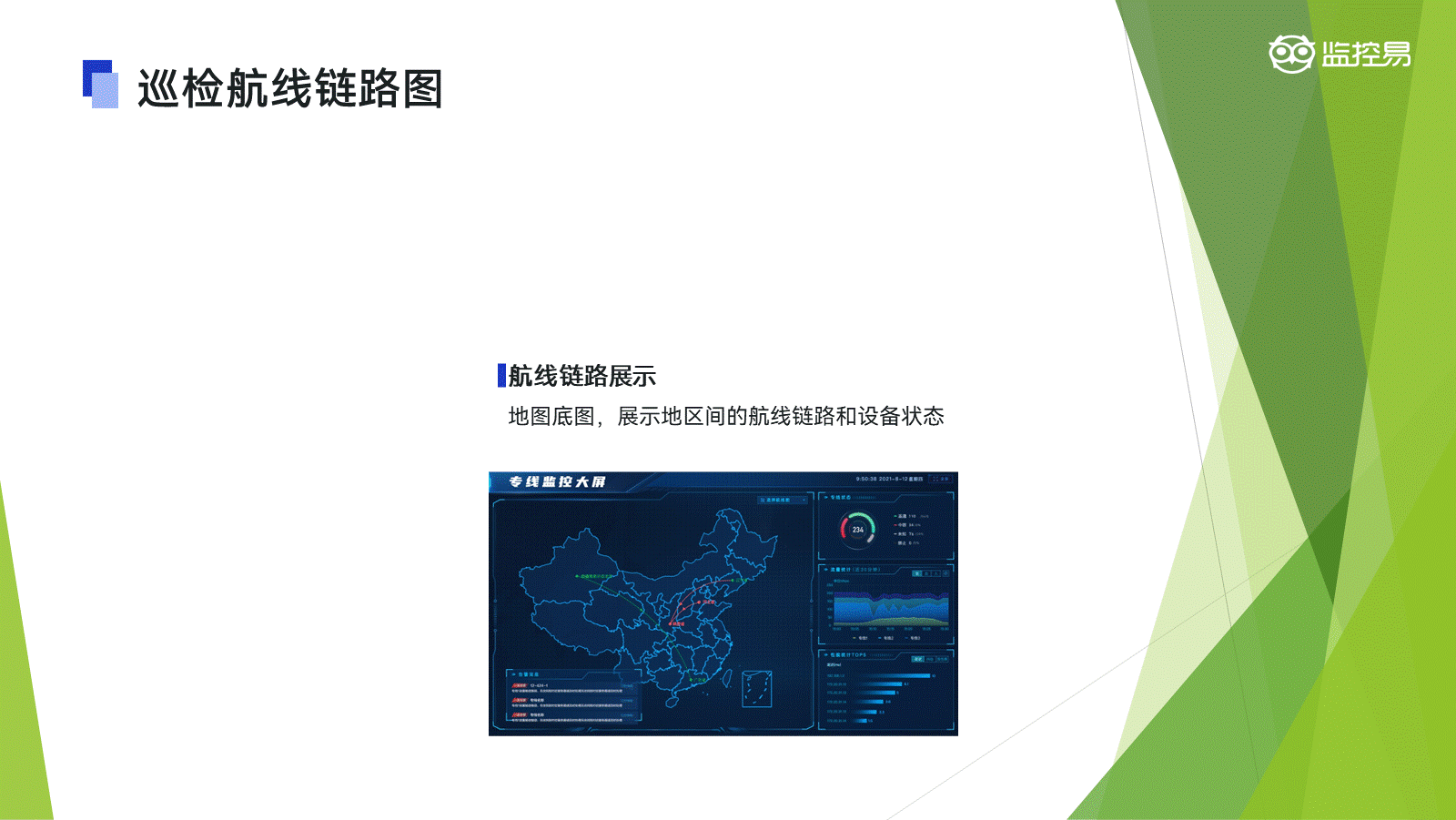

    除了仪表盘，我们还有巡检航线链路图，它以地图为底进行整体航线链路的展示，帮助我们了解地区之间的航线链路以及对应设备状态等相关信息。

    通过这些可视化展示效果，我们可以更加直观地了解IT系统的运行状态，及时发现并解决问题，从而保障业务的连续性。希望本次分享能对大家有所帮助，感谢大家的聆听！

    IT监控平台可视化：多维度展示，提升运维效率

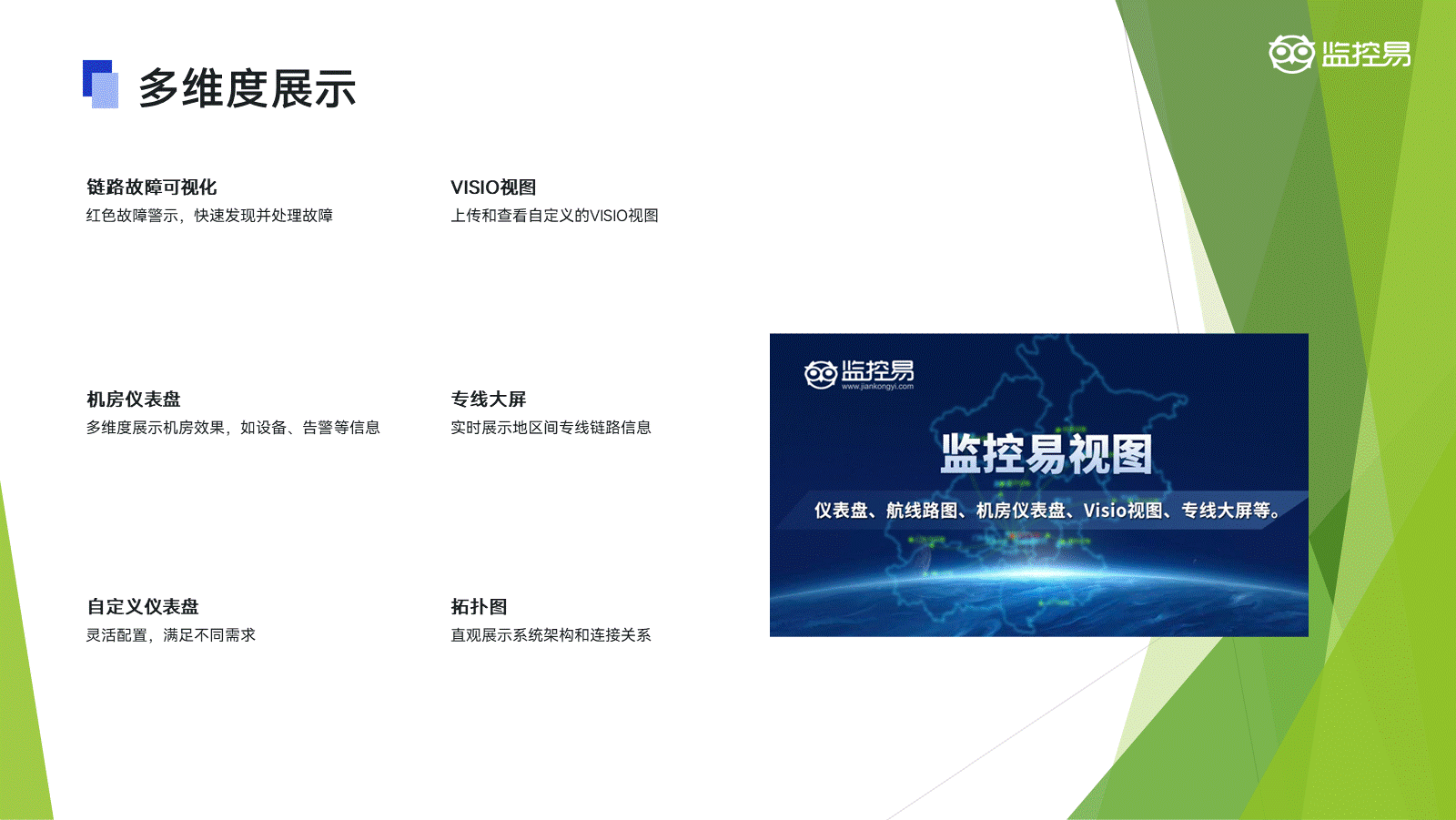

    在信息化时代，IT设备的稳定性对于业务的连续性至关重要。IT监控平台的可视化功能，将复杂的IT环境变得清晰可见，助力IT运维团队高效、迅速地解决和响应相关问题。本次直播将继续探讨IT监控平台可视化的展示效果和对应价值，特别是链路故障、微搜视图、机房仪表盘、专线大屏以及自定义仪表盘等方面的内容。

    一、链路故障的可视化提示

    当监控平台中的链路出现故障时，航线链路图会以红色故障警示提醒运维人员。这种直观的展示方式使得运维人员能够迅速发现并处理故障，确保业务的连续性。

    二、VISIO视图的上传与查看

    VISIO视图是一种通过特定插件上传到监控平台的可视化工具。它允许运维人员将已经绘制好的VISIO视图上传到平台，进行整体性查看。同时，这种VISIO视图还可以与平台中的设备进行关联，实现更加丰富的可视化效果。

    三、机房仪表盘的多维度展示

    机房仪表盘以机房维度整体展示机房效果，包括机房数量、机房设备情况、机房告警数量等信息。它通过大屏方式可视化展现动力环境的相关数据，如空调、UPS、温湿度、烟感等物联网数据。这种多维度的展示方式使得运维人员能够全面了解机房的运行状态。

    四、专线大屏的实时网络使用情况

    专线大屏引用航线链路图，展示地区之间的专线链路信息。它包括机房与机房之间、机房与运营商之间的专线链路。通过专线大屏，运维人员可以直观地看到链路的运行状态，以及专线的流量统计、性能统计等数据。

    五、自定义仪表盘的灵活配置

    我的仪表盘是一种可以自定义设置的仪表盘，它允许运维人员根据个人使用习惯和使用范围进行灵活配置。通过添加不同的图表和组件，运维人员可以创建符合自己需求的仪表盘，实现不同维度的数据分析和展示。这种自定义的仪表盘还支持实时更新系统数据和状态变化，确保运维人员随时掌握系统动态。

    六、拓扑图的直观展示与发现功能

    拓扑图是IT监控平台中用于展示系统架构和连接关系的重要工具。它以图形方式清晰展现各个设备之间的链路连接关系和依赖关系。拓扑图支持自动生成和手动添加两种方式。自动生成方式通过扫描网络中的设备和线路以及相邻关系来绘制拓扑结构图；手动添加方式则允许运维人员勾选已经配置好的设备信息进行拓扑生成。这种灵活的拓扑图展示方式使得运维人员能够更加方便地了解系统架构和连接关系。

    综上所述，IT监控平台的可视化功能通过多维度、直观的展示方式，为运维人员提供了丰富的监控数据和状态信息。这些功能不仅提高了运维效率，还保障了业务的连续性。在未来的发展中，我们可以进一步优化和完善这些可视化功能，以满足不断变化的业务需求和技术挑战。

    IT监控平台可视化：3D机房与设备监控详解

    在IT监控平台中，可视化功能不仅提升了运维效率，还为运维人员提供了更为直观、沉浸式的监控体验。本次直播将继续探讨IT监控平台的可视化功能，特别是3D机房展示、设备监控数据以及监控方式等方面的内容。

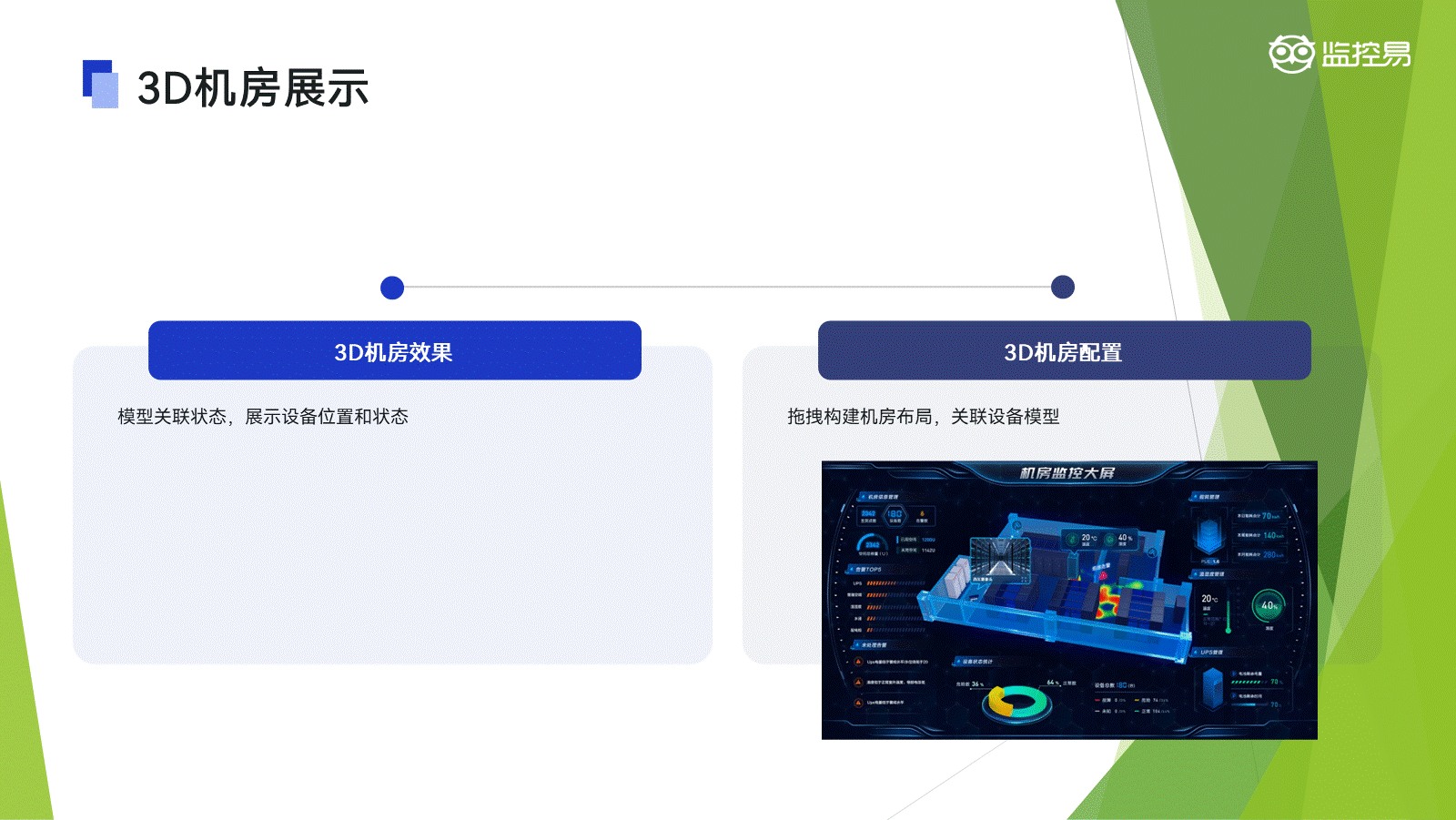

    一、3D机房的可视化展示与管理

    3D机房是IT监控平台中可视化级别较高的一个展示效果。它通过模型关联状态来体现数据中心内设备的位置和状态情况。运维人员可以通过3D效果实时查看设备的具体位置和状态信息，从而获得沉浸式的浏览体验。

    在3D机房的配置页面中，运维人员可以轻松地拖拽基础信息（如地板、墙体、墙柱、窗户、门等）来构建机房的大致形状和布局。随后，他们可以将相关的设备模型放置到对应的位置，并进行设备关联。这样，运维人员就可以在整体的3D机房效果中查看关联设备的监控数据信息了。

    例如，如果机房内放置了温湿度传感器，运维人员可以在3D机房中找到对应的模型，并查看其悬浮显示的卡片信息。卡片上将展示设备的当前监控数据，如温度和湿度等。如果机柜内出现故障，运维人员还可以点击机柜模型，查看面板信息以及放置在内的IT设备的状态、位置等信息。

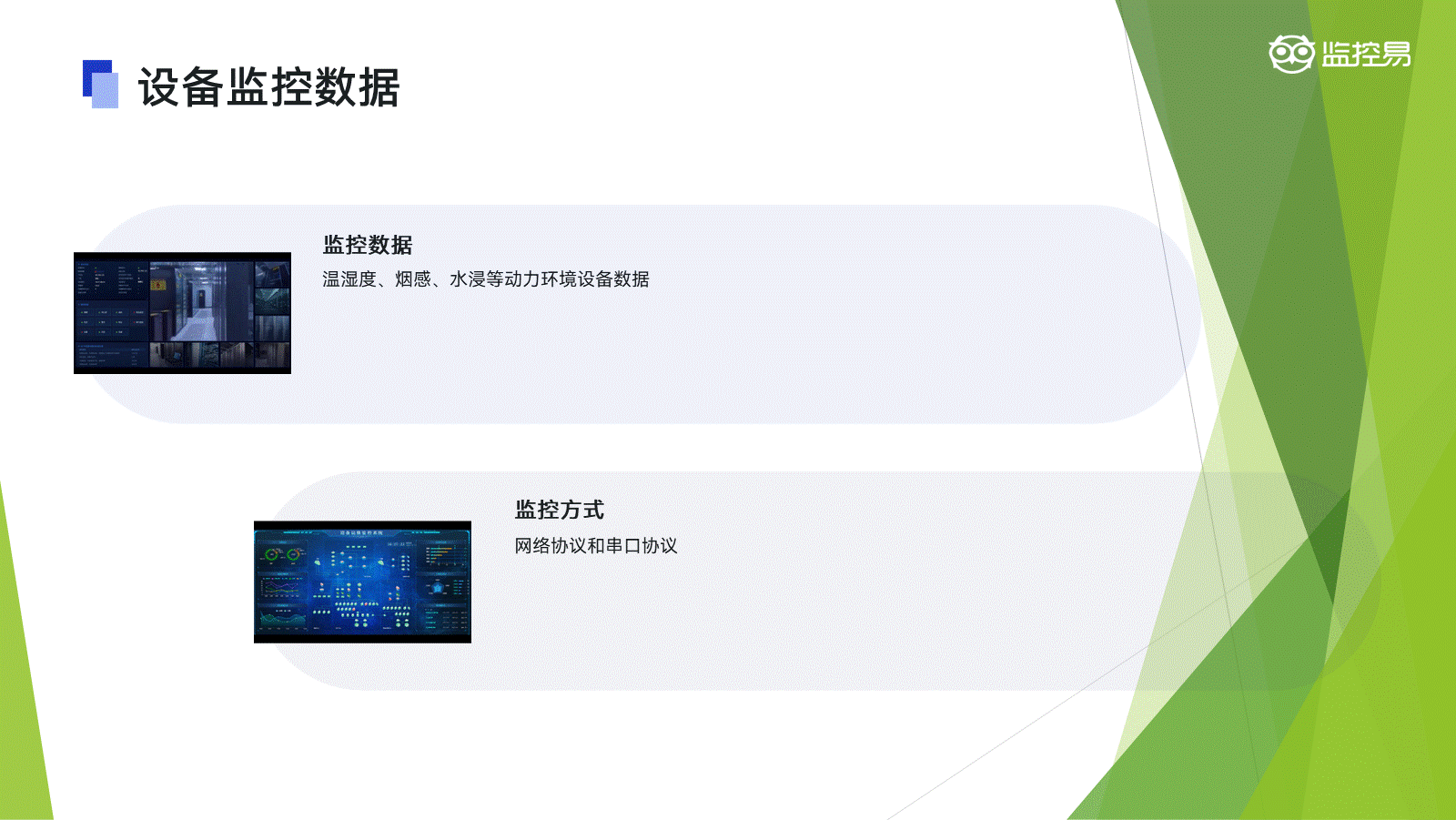

    二、机房设备的监控数据与方式

    对于机房内的设备，IT监控平台可以监控多种数据。以温湿度、烟感、水浸等动力环境设备为例，平台可以实时监控其数据值或状态报警信息。对于大型设备如UPS、空调等，平台同样可以监控其回风温度、电流、电压等相关数值信息。

    在监控方式上，平台主要采用网络协议方式和串口协议方式。网络协议方式需要设备开启对应的协议信息，并接入到网络中进行数据获取。而串口协议方式则通过常见的Modbus、电总等协议进行数据获取，并通过协议转换的方式实现数据的监控纳管。

    三、3D可视化展现的优势与应用

    通过3D可视化的展现方式，IT监控平台可以更加精细化地展示和管理机房内的布局情况、机柜空间故障情况、危险情况以及设备总体数量情况等信息。这为运维人员提供了一个整体的概念和体现，使他们能够实时查看并了解数据中心的架构和位置情况。

    此外，3D可视化展现还有助于新进员工快速了解数据中心的整体情况，从而帮助他们更快地入手工作。这种直观、沉浸式的监控体验不仅提升了运维效率，还为数据中心的管理和维护带来了极大的便利。

    IT可视化展现：互动环节与细节探讨

    本次直播分享，我们介绍了IT监控平台可视化的三个主要维度：仪表盘、拓扑图和3D机房。现在，我们进入互动环节，欢迎大家就这些可视化的展现方式提出问题和建议。如下是对于大家提问及回答的内容凝练，供参考。

    一、关于综合布线与DHCP服务监控

    关于综合布线，目前我们的平台主要展示了机柜所在位置以及关联的端口情况，通过列表形式进行体现。对于DHCP服务监控，我们主要用于IP地址管理，可以查看DHCP服务器的状态，并进行数据获取。

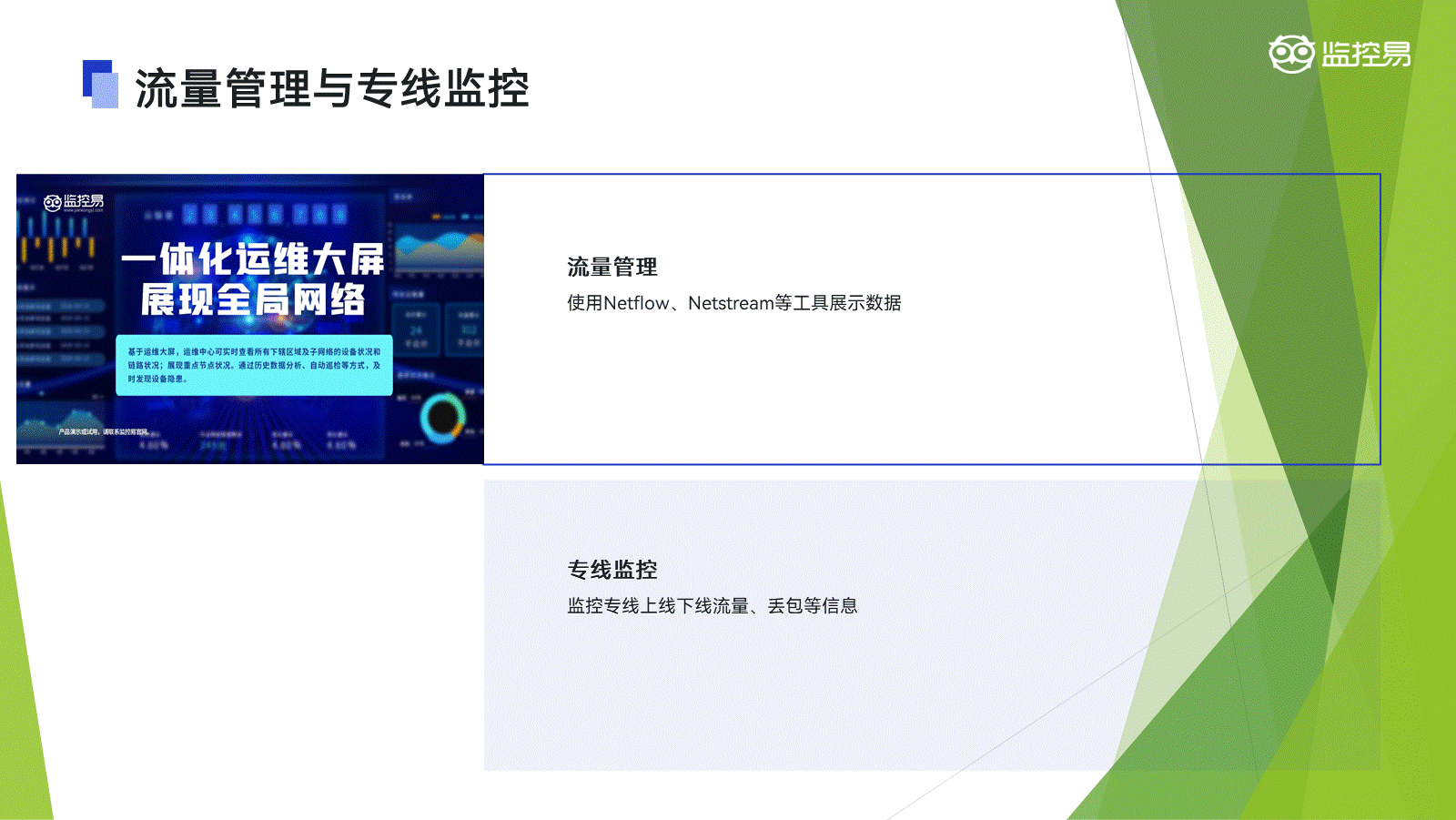

    二、关于流量管理与专线监控

    流量管理是网络管理中的一个重要模块，我们通过Netflow、Netstream等流量分析工具进行数据展示。这可以帮助我们查看应用协议会话、原目的主机的流量使用情况，以及某一应用的详细流量数据。

    在专线监控方面，我们主要通过响应情况和接口状态两个维度进行监控。可以查看专线的策略设置，包括本端地址、远端地址、使用的网络接口等信息。同时，我们还可以监控专线的上线下线流量、丢包、错包、抖动、服务成功率、延迟等数据信息，并设置对应的阈值进行故障匹配。

    三、结语

    虽然本次直播主要介绍了这三个维度的可视化展现，但实际上可视化的应用场景还有很多。未来，我们可以根据运维使用和相关需求，进一步拓展和完善可视化的功能和效果。欢迎大家持续关注并提供宝贵的建议和意见。

    最后，感谢大家的参与和支持！本次直播就到这里，期待下次直播再与大家相聚，共同交流和分享更多关于IT可视化的精彩内容。
